Visita ao Complexo de Castelo do Bode em Fotos

Para todos os que nunca tiveram oportunidade de visitar o interior da barragem e Central Hidroeléctrica de Castelo do Bode, coloco aqui alguma fotos de uma visita. Durante os próximos meses o blogue irá fazer esforços para realizar uma visita aberta à população em geral.

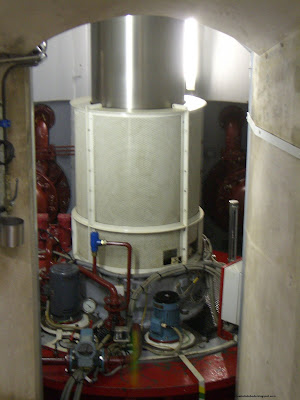

Esta é uma das primeiras imagens que se têm ao entrar dentro da central hidroeléctrica de Castelo do Bode, com os 3 grandes grupos geradores em destaque.


No piso inferior ao de entrada na central encontram-se diversos aparelhos de controle e segurança dos grupos geradores, como por exemplo o controle de vibrações.


Nesta imagem podem ser vistas diversas tubagens de refrigeração a água, para os grupos geradores e de óleo para a movimentação das pás dos distribuidor.

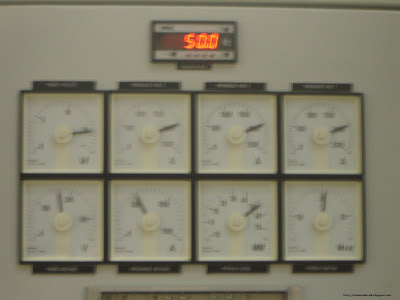

Aqui estão alguns dos mostradores onde é possível ver dados como a energia produzida, a tensão e frequência na rede ou o caudal turbinado, para cada uma das turbinas.

Por debaixo do rotor encontram-se todos os órgãos mecânicos que movimentam as pás do distribuidor e o veio de ligação entre a roda da turbina e o alternador.


Pormenor do veio de ligação entre a roda da turbina e o rotor.


No piso abaixo do piso base do alternador e rotor, encontram-se algumas tubagens de entrada e saída de água das turbinas. Nesta imagem pode-se ver o inicio de um dos difusores, onde ocorre a saída de água da roda de uma turbina.


Aqui é possível ver a enorme válvula que se encontra antes da voluta da turbina.


Tubagem que se encontra antes da válvula anterior, isto é antes da turbina. Nesta tubagem é possível ver medidores de caudal incorporados.


No piso onde se encontra o rotor, estão também dois grupos geradores auxiliares, que apenas fornecem energia à barragem, também através da água da albufeira.


Antiga sala de comandos da central de Castelo do Bode, que se encontra desactivada actualmente.


Túnel de acesso ao interior do paredão de betão da barragem.


Primeiro túnel no interior da barragem que dá acesso ao elevador.


Varanda que se encontra na parte superior das comportas do descarregador de cheias, no piso 4 de acesso na barragem.


Um dos pontos de controle e monitorização da junta de betonagem denominada de O.

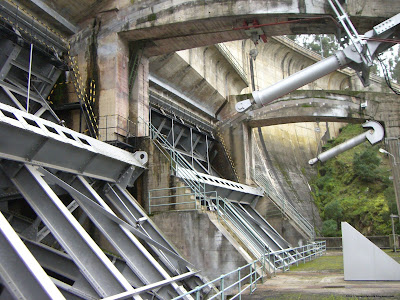

Comportas do descarregador da barragem, no nível 3 da mesma.


Sala de controlo manual da abertura e fecho da comportas do descarregador de cheias, localizadas junto a este.


Túnel de inspecção que percorre a parte inferior da barragem, de uma margem à outra.


Fio de prumo que percorre o interior da barragem, dentro de um túnel na vertical, onde é possível medir deslocamentos relativos no interior da mesma.
